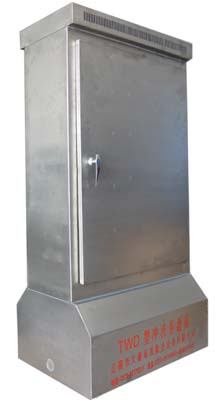

TWD 型快速地面冲洗卷盘箱
主要用途
TWD 型快速地面冲洗卷盘箱可广泛的适用于煤矿、铁矿、电厂、钢厂、码头等工矿企事业部门的室外道路的冲洗、浇洒以及环境绿化美化和净化除尘。
结构及其特点
TWD 型快速地面冲洗卷盘箱的箱体为钢制结构，箱内由阀门、冲洗水枪、胶管及卷盘等组成。
冲洗卷盘箱内胶管缠绕在卷盘装置上，卷盘除可绕自身中心旋转，收放胶管外，还可在小于180°的范围内 作水平自由转动，灵活操作。胶管端部连接供手工操作的冲洗水枪。
TWD -Ⅰ型冲洗水枪的喷嘴为直射式。
TWD -Ⅱ型冲洗水枪的喷嘴可以调节，既可直射、也可开花。
冲洗卷盘箱体内外表面采用防腐涂装，箱体外表面颜色可根据用户要求确定，箱门上配有专用门锁。
主要技术性能及参数
冲洗卷盘
箱型号 |
胶管 |
冲洗水枪 |
口
径
(DN) |
工作压力
(Mpa) |
长
度
(m) |
型
号 |
进口直径
(DN) |
工作压力
(Mpa) |
有效射程
(m) |
流
量
(L/min) |
| TWD -Ⅰ型 |
19 |
1 |
15-20 |
QX-1 |
19 |
0.2-0.7 |
6-15 |
40-75 |
| 25 |
1 |
15-20 |
QX-2 |
25 |
0.2-0.7 |
8-20 |
72-142 |
| TWD -Ⅱ型 |
19 |
1 |
15-20 |
QX-1 |
19 |
0.2-0.7 |
6-15 |
40-75 |
| 25 |
1 |
15-20 |
QX-2 |
25 |
0.2-0.7 |
8-20 |
72-142 |
|
注：1. 箱帽、箱体、箱座之间采用焊接连接，焊缝应平整打磨、支座架焊接位置尺寸可根据需要变动。 2.
焊条采用E43型，焊缝高度3mm。
